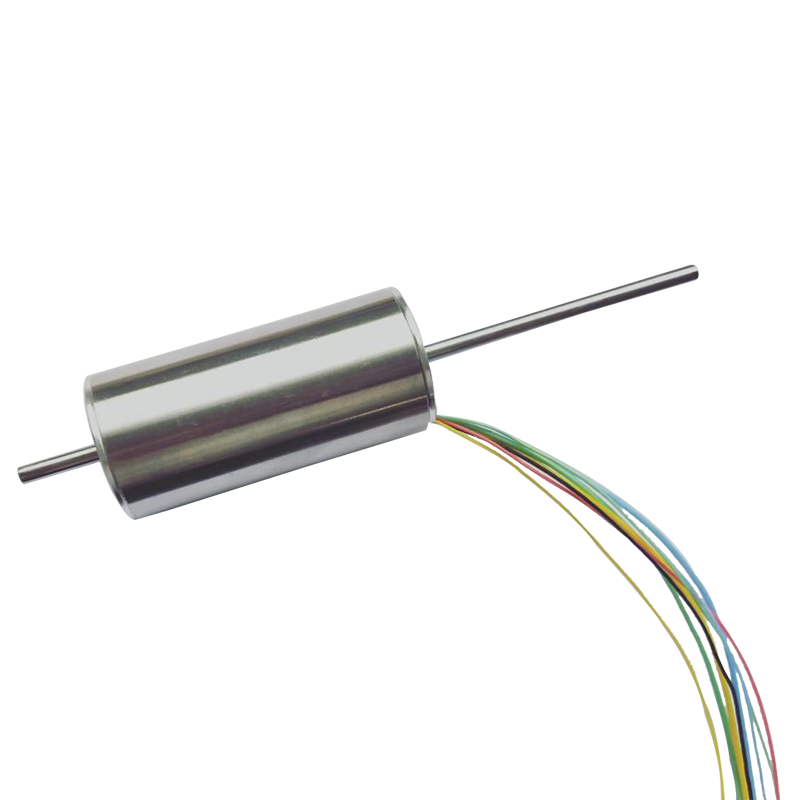

Hall Sensörlü 22mm Fırçasız DC Motor

Profesyonel üretim olarak size Hall Sensörlü RuiXing 22mm Fırçasız DC Motor sunmak istiyoruz. Profesyonel üretim teknisyenlerimiz ve dış ticaret ekiplerimiz var. Müşterilerimize daha iyi hizmet ve ürünler sunmak.

Talep Gönder

Ürün Açıklaması

Profesyonel üretim olarak size Hall Sensörlü RuiXing 22mm Fırçasız DC Motor sunmak istiyoruz. Hall sensörlü motor, manyetik alanın varlığını algılayabilen bir tür manyetik sensör olan hall etkisi sensörüyle donatılmış bir elektrik motorudur. Hall Sensörlü 22mm Fırçasız DC Motor genellikle motorun dönen şaftına veya rotoruna yakın bir yere monte edilir ve motor kontrol cihazına rotorun konumu ve hızı hakkında geri bildirim sağlamak için kullanılır.

BLDC2248-4Pole Tekniği Parametresi

MOTOR PARAMETRE

Nominal Güç	W	70.0
Nominal Gerilim	Volt	24
Rezistans	Ohm	0.74
Yüksüz Hız	devir/dakika	16500
Yüksüz Akım	mA	300
Hız Sabiti	dev/dak/V	687.5
Tork Sabiti	mNm/A	13.8
Hız/tork sabiti	rpm/mNm	37
Durma Akımı	mA	32432
Durak Torku	mNm	447
Maks. Yeterlik	%	82
İndüktans	mH	0.055
Mekanik Zaman Sabiti	Hanım	2.18
Rotor Atalet	gcm²	5.62
Maks. Çıktı
Akım	mA	3380
Tork	mNm	47
Hız	rmp	14337
Çıktı	W	70

ÖLÇÜM

MOTOR ÖZELLİKLERİ

● Ortam Sıcaklığı Aralığı -40~+100°C
● Maksimum sarma sıcaklığı 155°C
● Kutup çifti sayısı 2
● Aşama sayısı 3
● Ağırlık 110 gr
● Maks. hız 18.000 rpm
● Oynatmayı sonlandır ＜0,15
● Boşluk çapı ≤0,025
● Potansiyel müşteri tanımı:

Sarı Motor sargısı Pin1;

Yeşil Motor sargısı Pin2;

Mavi Motor sargısı Pin3;
Kırmızı +5V Pin4;
Siyah GND pIN5;
Kahverengi Hall sensörü Pin6 ;
Mor Hall sensörü Pin7;
Gri Hall sensörü Pin8.

BLDC2248 Tekniği Parametresi

MOTOR PARAMETRE

Nominal Güç	W	10.0	25.0	25.0	25.0
Nominal Gerilim	Volt	24	24	24	36
Rezistans	Ohm	12	2.2	3.14	7.18
Yüksüz Hız	devir/dakika	5500	9000	13000	13000
Yüksüz Akım	mA	78	150	120	100
Hız Sabiti	dev/dak/V	229	375	542	361
Tork Sabiti	mNm/A	40.06	25.13	17.36	25.93
Hız/tork sabiti	rpm/mNm	68.64	32.83	97.97	99.99
Durma Akımı	mA	2000	10909	7643.3	5013.9
Durak Torku	mNm	80.13	274.12	133	130
Maks. Yeterlik	%	64	78	77	74
İndüktans	mH	1.8	0.154	0.25	0.77
Mekanik Zaman Sabiti	Hanım	2.82	1.35	3.79	3.18
Rotor Atalet	gcm²	3.72	3.72	3.68	3.03
Maks. Çıktı
Akım	mA	600	1300	1320	890
Tork	mNm	24.04	32.67	23	23
Hız	rmp	3850	7927.5	10432	10372
Çıktı	W	10	27	25	25

ÖLÇÜM

MOTOR ÖZELLİKLERİ

● Ortam Sıcaklığı Aralığı -40~+100°C
● Maksimum sarma sıcaklığı 155°C
● Kutup çifti sayısı 1
● Aşama sayısı 3
● Ağırlık 110g
● Maksimum hız 18000rpm
● Oynatmayı sonlandır ＜0,15
● Boşluk çapı ≤0,025
● Potansiyel müşteri tanımı:

Sarı Motor sargısı Pin1;

Yeşil Motor sargısı Pin2;

Mavi Motor sargısı    Pin3;
Kırmızı +5V   Pin4;
Siyah GND pIN5;
Kahverengi     Hall sensörü Pin6 ;
Mor Hall sensörü Pin7;
Gri Hall sensörü Pin8.
